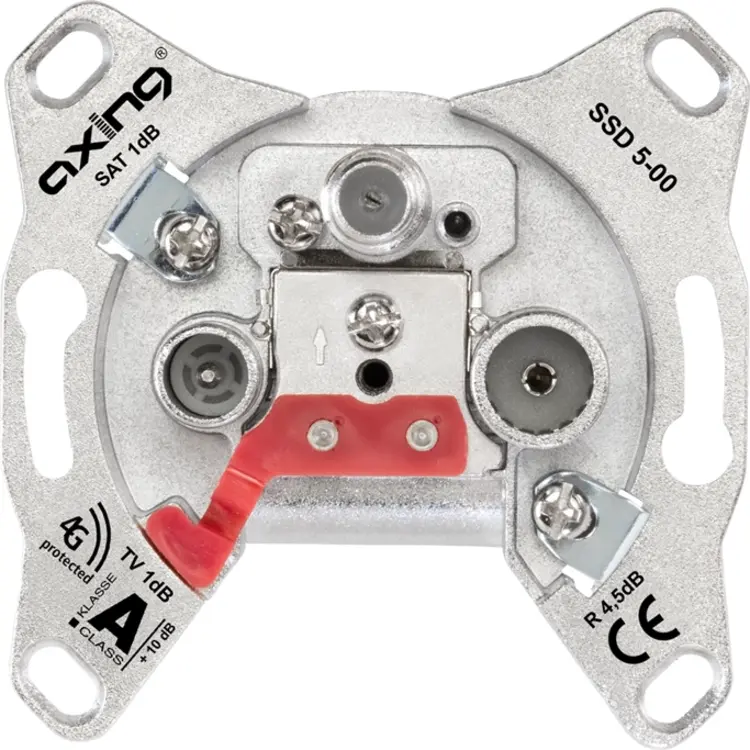

JUNG inbouw antennecontactdoos TV/FM/SAT einddoos (SSD 5-00)
Productomschrijving
3-gats universele inbouw antennecontactdoos (einddoos), TV/FM/SAT, 1,0 dB. Retourgeschikt 5 - 65 Mhz. Voorzien van een verlengde F-connector (female). Einddozen worden toegepast om de van de aftakking/splitter (CAI), multiswitch of SAT-LNB afkomstige, ontkoppelde leidingen af te sluiten (sterstructuur).
Stam:
Frequentiebereik ingang: 5 - 2200 MHz
Diameter binnengeleider: 0,63 - 1,13 mm
Outer diameter cable: 4,7 - 7,35 mm
TV-aansluiting:
Aansluitingstype: IEC-connector male
Frequentiebereik: 109 - 862 MHz / 5 - 65 MHz
Aansluitdemping: ≤1,5 dB
Radio-aansluiting:
Aansluitingstype: IEC-connector female
Frequentiebereik: 87,5 - 108 MHz
Aansluitdemping: ≤4,5 dB
SAT-aansluiting:
Aansluitingstype: F-connector female
Frequentiebereik: 950 - 2200 MHz
Aansluitdemping: ≤1,5 dB
DC-doorvoer naar stam: ja
Technische specificaties
| Specificatie | Waarde |
|---|---|
| Montagewijze | Inbouw (stucwerk) |
| Model | Einddoos |
| Halogeenvrij | Ja |
| Uitvoeringsvorm afdekking | Geen |
| Aantal outputs | 3 |
| Aansluitdemping bij 860 MHz | 15 Decibel (dB) |
| Bevestigingswijze | Klauw-/schroefbevestiging |
| Uitvoering wandcontactdoos | TV/RD/SAT |
| Aansluitdemping bij 2150 MHz | 15 Decibel (dB) |
| Schakelmateriaalbreedte | 68 Millimeter (mm) |
| Schakelmateriaalhoogte | 68 Millimeter (mm) |
| Schakelmateriaaldiepte | 39 Millimeter (mm) |
| DAB+ | Nee |
| Min. diepte van de inbouwdoos | 32 Millimeter (mm) |
| Afschermingsefficientieklasse | Klasse A |
| Antibacteriële behandeling | Nee |
| SSD5-00 |
