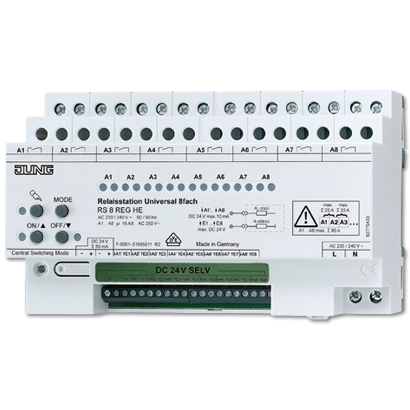

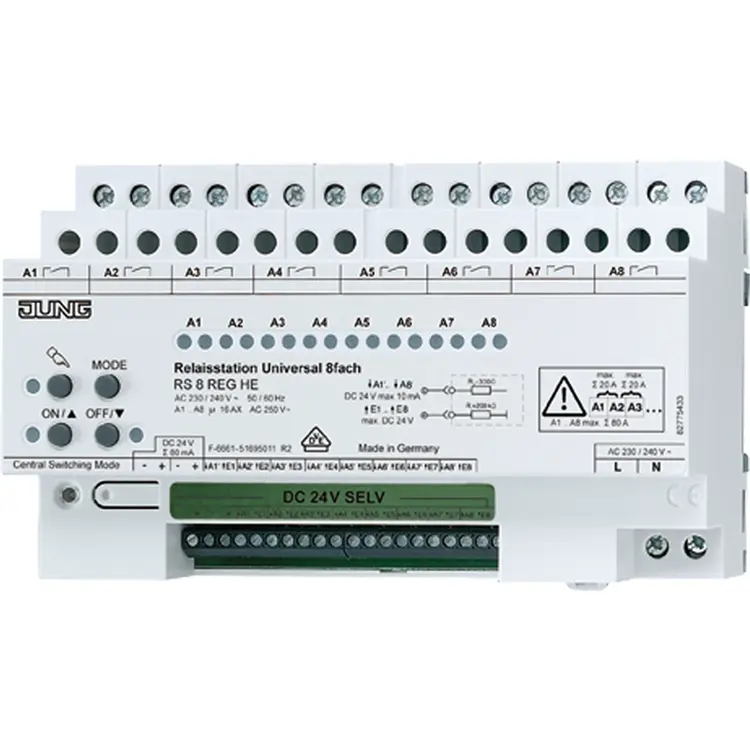

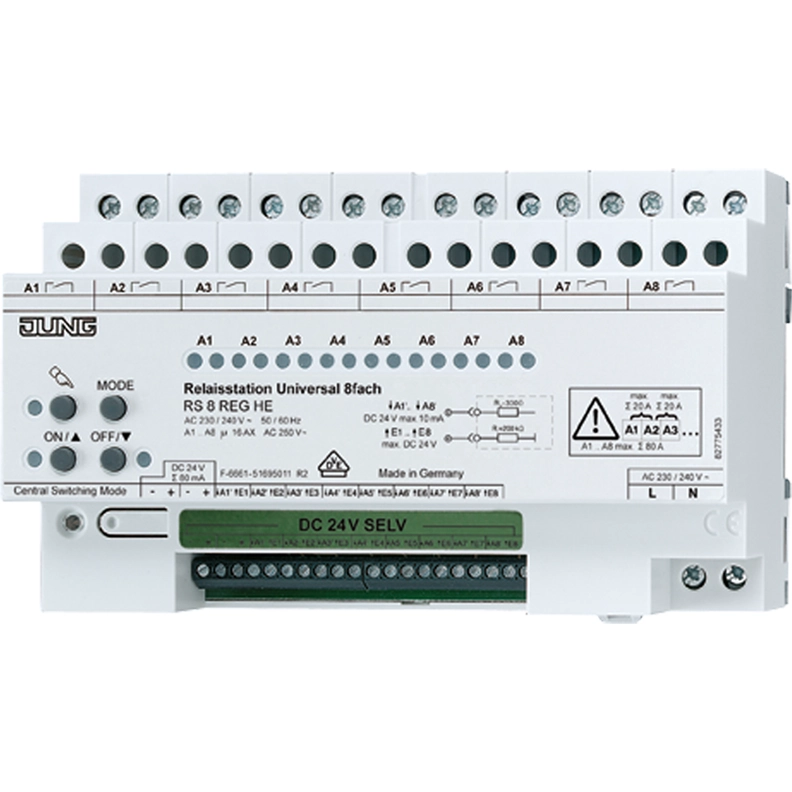

JUNG Installatierelais 8 voudig din rail (RS 8 REGHE)

Inbouwbreedte 8 TE (144 mm)
met elektronische handbediening en led-statusindicatie
8 maakcontacten

Bedoeld gebruik

• Schakelen van verlichting
• Schakelen van eenfaseventilatormotoren
• Schakelen van elektrisch aangestuurde jaloezieën, rolluiken, markiezen en soortgelijke zonweringen
• Montage op DIN-rail in onderverdeler
• Bediening m.b.v. sensormodules, tastermodules of onverlichte impulsdrukkers.

Technische gegevens:

Nominale spanning: AC 230/240 V ~, 50/60 Hz
Vermogensverlies: 12,5 W
Stand-by-vermogen: 0,5 W
Lengte stuurleiding: max. 100 m

Aantal bedienunits
Sensormodule (art.nr. SM 1608): max. 4 (ook op parallel geschakelde relais-/dimstations)
Tastermodules 24 V AC/DC (maak): afhankelijk van tastermodules, let op stroomopname
Tastermodule (art.nr. 4008 TSM): max. 4 (ook op parallel geschakelde relais-/dimstations)

Bedienunits
Spanning: DC 24 V SELV
Stroombelastbaarheid: ? 80 mA

Schakelingangen E1 ... E8
Weerstand Ri: 200 k?
Stuurspanning: DC 24 V SELV

Terugmelduitgangen A1’ ... A8’
Weerstand Ra: 330 ?
Stuurspanning: DC 24 V SELV
Stroombelastbaarheid: 10 mA

Aansluiting net en lastuitgangen
Aansluitwijze: schroefklemmen
massief: 1,5 ... 4 mm²
soepel zonder adereindhuls: 0,75 ... 4 mm²
soepel met adereindhuls: 0,5 ... 2,5 mm²

Aansluiting schakelingangen / terugmelduitgangen / bedienunits
Aansluitwijze: schroefklemmen
massief: 1,5 mm²
soepel zonder adereindhuls: 1 mm²
soepel met adereindhuls: 0,75 mm²

Lastuitgangen A1 ... A8
Contactbezetting: potentiaalvrij maakcontact (?-contact)
Schakelvermogen per lastuitgang: AC 250 V ~ / 16 AX
Schakelstroom lastuitgangen: ? 80 A
Schakelstroom naast elkaar gelegen lastuitgangen: ? 20 A

Lasten per uitgang
Ohmse last: 3000 W
Capacitieve last: 16 A / max. 140 µF
Jaloezie-/ventilatormotoren: 1380 VA

Inschakelstroom: max. 800 A (200 µs)
max. 165 A (20 ms)

Lamplasten
Gloeilampen: 3000 W
HV-halogeenlampen: 2500 W
LV-halogeenlampen met
elektronische trafo’s: 1500 W
inductieve trafo’s: 1200 VA
Fluorescentielampen:
– niet gecompenseerd: 1000 W
– parallel gecompenseerd: 1160 W / 140 µF
– duo gecompenseerd: 2300 W / 140 µF
EVSA: typeafhankelijk
Minimum belasting: AC 12 V, 100 mA
Omgevingstemperatuur: ?5 ... +45 °C
Opslagtemperatuur: ?25 ... +70 °C
Inbouwbreedte: 144 mm (8 TE)
Omschakeltijd bij richtingwissel: 1 s
Inschakelduur jaloeziebediening: 2 min
