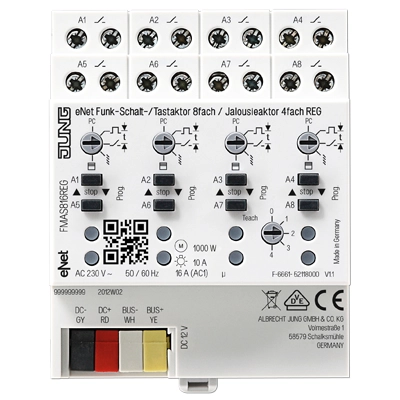

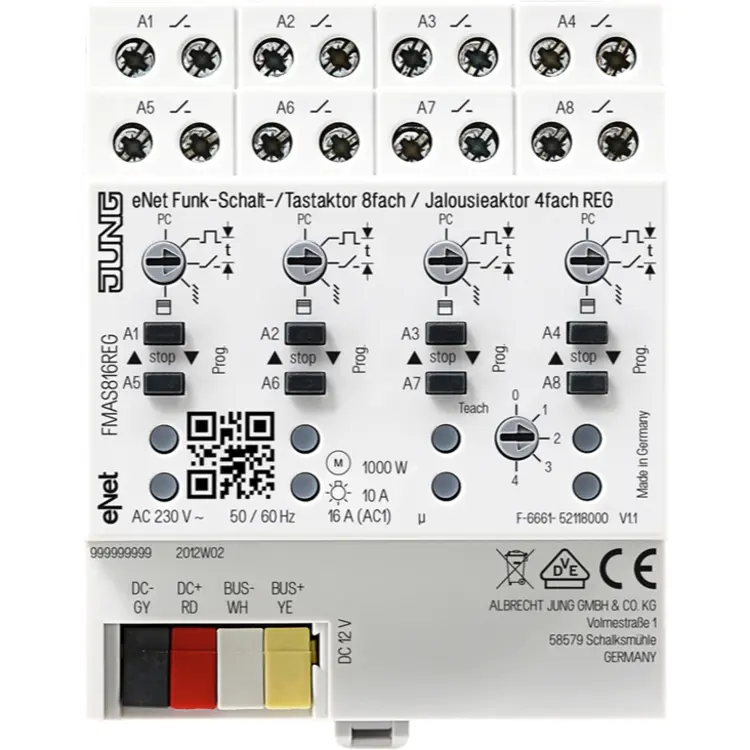

JUNG eNet schakelactor 8-voudig of jaloezieactor 4-voudig radiografisch (FM AS 816 REG)

Schakelactor - Bedrijfsstandenschakelaar voor eNet Smart Home-systemen

Deze bedrijfsstandenschakelaar is speciaal ontworpen voor het paargewijs omschakelen van schakelactor, pulsactor, jaloezieactor, rolluikactor of parametrering via de eNet server. Dankzij de statusterugmelding wordt de status van de schakelaar direct doorgegeven aan de radiografische zender. Het apparaat ondersteunt scènebedrijf, waarbij vooraf ingestelde scènes geactiveerd kunnen worden, en de uitgangen kunnen handmatig worden geschakeld via de Prog-knop. De status van de uitgangen wordt visueel weergegeven via LED-indicatoren.

Schakelbedrijf:

• Inschakeltelegram: Het apparaat wordt ingeschakeld.
• Uitschakeltelegram: Het apparaat wordt uitgeschakeld.

Pulsbedrijf:

• Het relaiscontact blijft gesloten zolang in- of uitschakeltelegrammen worden ontvangen.
• De maximale inschakelduur is 60 seconden.

Bedrijfsstand "Jaloezie/Rolluik":

• Positionering van jaloezie en lamellen via scèneoproep.
• Posities voor zonwering en schemering kunnen worden opgeslagen.
• Zonweringlooptijd kan worden opgeslagen.
• Lamellenomschakeltijd kan worden opgeslagen.
• Functie voor het spannen van het doek bij markiezen.

Instellingen via eNet server in de bedienmodus "Schakelen/Pulsen":

• Bedrijfsstand voor elke uitgang afzonderlijk in te stellen.
• Knipperfunctie.
• Nalooptijd.
• In-/uitschakelvertraging.
• Maak- of verbreekcontact.
• Uitschakelwaarschuwing.
• Minimale schakelherhalingstijd.
• Bedieningsvergrendelingen.
• Continu-aan, continu-uit.

Instellingen via eNet server in de bedrijfsstand "Jaloezie/Rolluik":

• Omschakeltijd bij richtingsverandering.
• Looprichting omkeerbaar.
• Posities voor zonwering, schemering, buitensluitbeveiliging en windalarm.

Extra functies met eNet server:

• Volledig gecodeerde radiografische overdracht (AES-CCM) vanaf eNet server softwareversie 2.0.
• Update van de apparaatsoftware.
• Foutengeheugen uitlezen.

Systeem: eNet
Radiofrequent bidirectioneel: Ja
Montagewijze: DRA (DIN-rail adapter)
Breedte in module-eenheden: 2
Manuele bediening: Ja
Met LED indicatie: Nee
Max. schakelvermogen: 2300 Watt (gloeilampen)
Max. schakelvermogen: 500 Watt
C-Belasting: Ja
Max. aantal schakeluitgangen: Ja
Max. schakelstroom: 16 Ampère
Bedrijfsspanning (meetspanning): 230 Volt
Busaansluiting incl.: Ja
Nominale spanning: AC 230 V ~, 50/60 Hz
Omgevingstemperatuur: −5 ... +45 °C
Schakelspanning: AC 250 V ~
Minimale aanstuurtijd in bedrijfsstand
Jaloezie: 0,1 s
Rolluik: 0,3 s
Looptijd: 1 ... 600 s
Fabrieksinstelling looptijd: 120 s
Lamellen-versteltijd: 0 ... 10 s
