JUNG schakelaar
JUNG maakt schakelaars. Daar zijn ze begin vorige eeuw mee begonnen, en die toewijding aan kwaliteit is nog steeds in elk product voelbaar. Het is geen toeval dat ze in de branche bekend staan als "De schakelaar-specialisten". In de webshop vindt u schakelaars met een breed scala aan functies. Voor de perfecte harmonie in uw interieur kiest u de afwerking van de schakelaar in de stijl die bij uw ruimte past – deze bestelt u apart mee. Bij elke JUNG-schakelaar op de productpagina's worden de bijpassende onderdelen als gerelateerde artikelen getoond, zodat u altijd de juiste combinatie vindt.
Zoveel soorten JUNG schakelaars
Welk type schakelaar u nodig heeft, hangt af van de schakeling die u wilt realiseren. Dit kan variëren van een eenvoudige aan/uit-schakeling tot complexere oplossingen zoals één lamp bedienen vanaf vier verschillende locaties. Hieronder delen we graag enkele veel voorkomende schakelschema's.

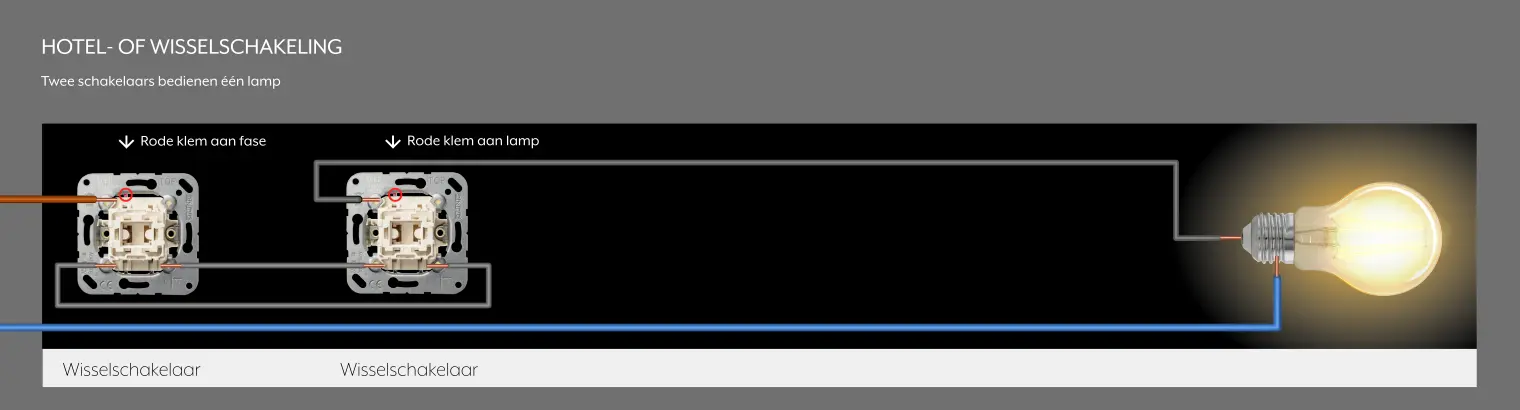

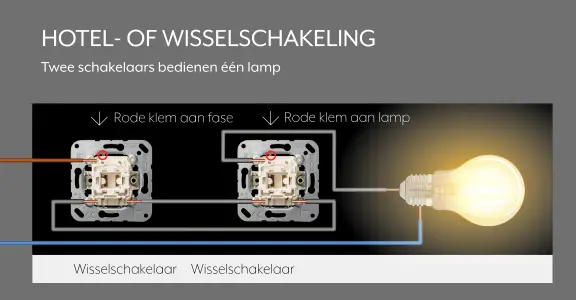

De wisselschakeling: comfort door het hele huis
Deze praktische oplossing vindt u in vrijwel elke woning en staat bekend als wissel- of hotelschakeling. Het idee is even simpel als briljant: zowel boven- als onderaan de trap kunt u het licht in- of uitschakelen. Een bijzonder waardevolle schakeling die veel ongelukken voorkomt – u hoeft immers nooit meer in het donker de trap op of af.

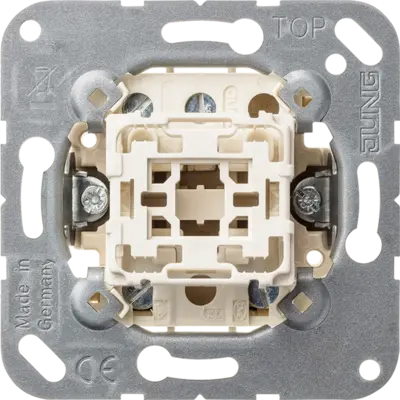

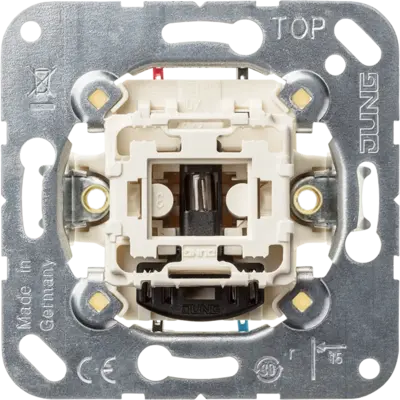

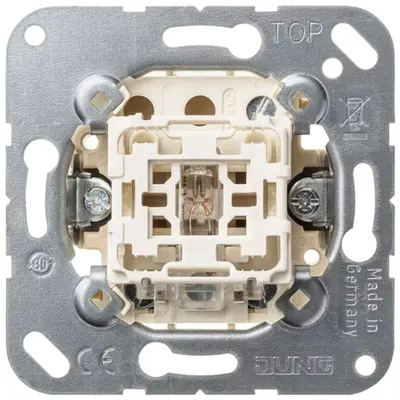

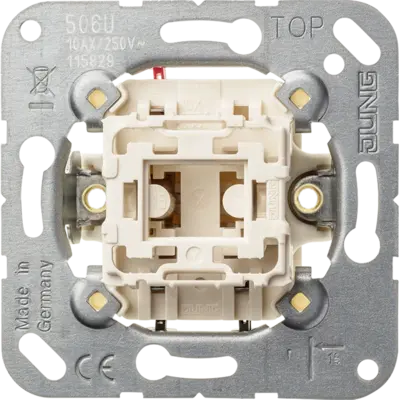

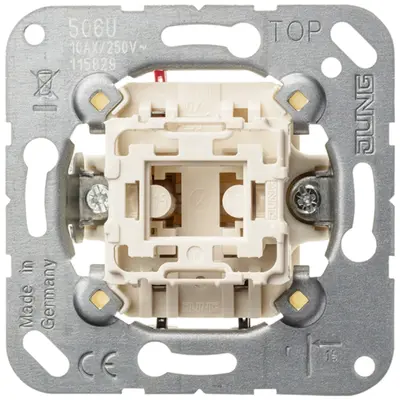

Een andere fijne toepassing is in de slaapkamer. Stelt u zich voor: u schakelt het licht aan bij binnenkomst, en kunt het vervolgens uitdoen vanuit uw bed. Ook dit is een dankbare toepassing van de wisselschakeling. U kunt deze betrekkelijk eenvoudige schakeling zelf maken met twee JUNG wisselschakelaars. Let op de rode markering op de schakelaars en sluit deze correct aan – de aansluitklem ernaast heeft geen functie.
De kruisschakeling: flexibiliteit op meerdere locaties

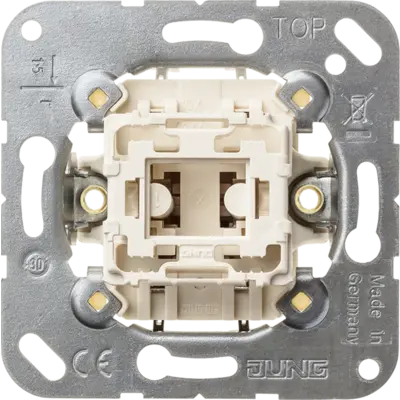

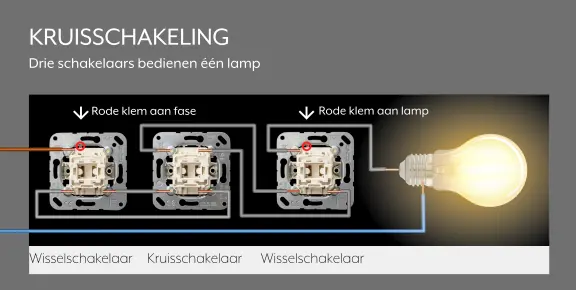

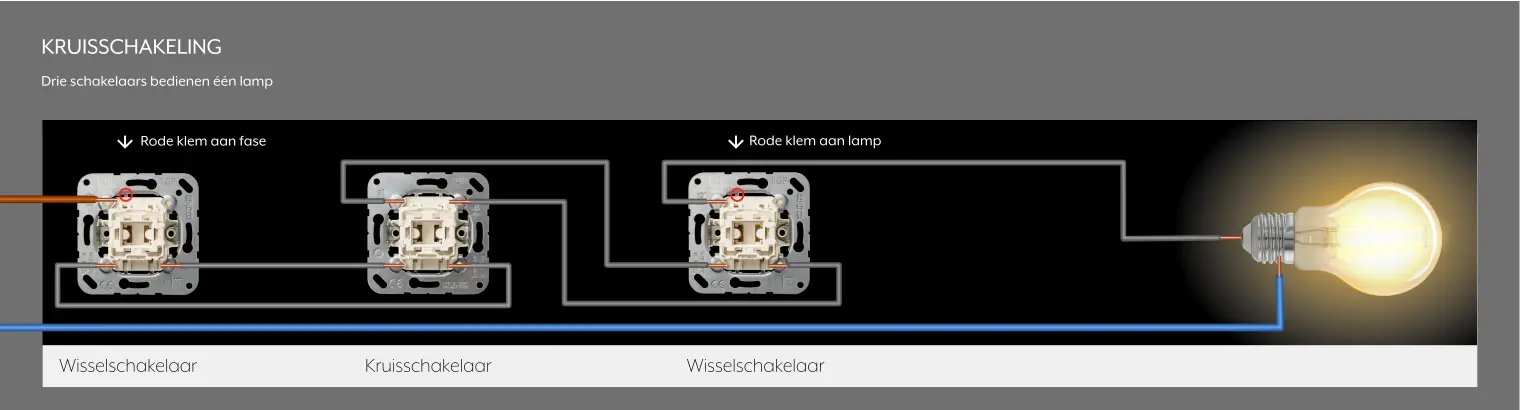

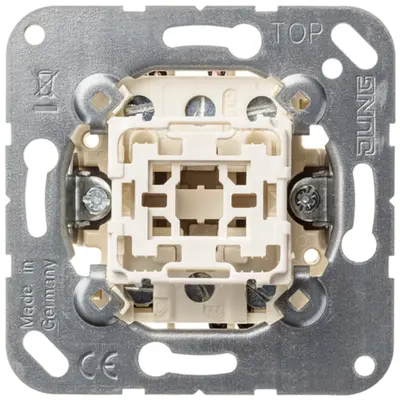

Wanneer u het licht vanaf drie of meer plekken wilt bedienen, creëert u een kruisschakeling. Denk aan diezelfde slaapkamer, maar nu wilt u niet alleen bij de deur en het bed kunnen schakelen, maar ook aan beide zijden van het bed én bij de deur. Of bij een trap met een verdieping erboven: onderaan, op de tussenverdieping én bovenaan een schakelaar. Voor deze kruisschakeling bestelt u, naast twee JUNG wisselschakelaars, ook een JUNG kruisschakelaar. Let ook hier op de rode markeringen op de wisselschakelaars – de aansluitklem ernaast blijft ongebruikt.

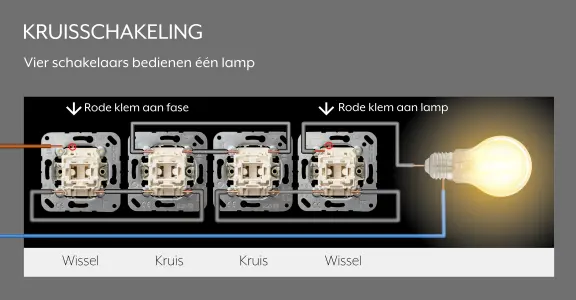

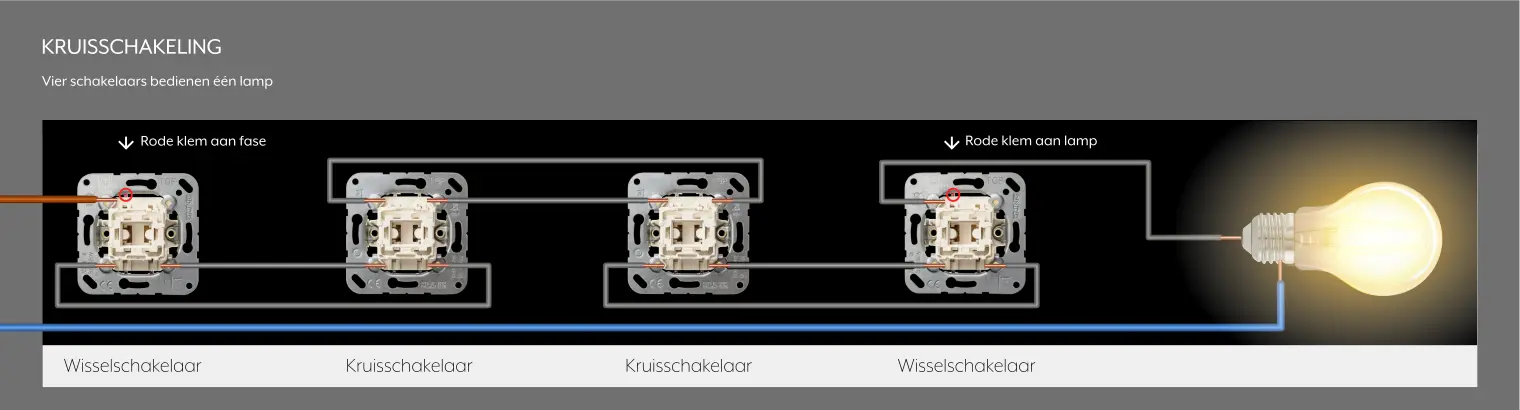

Nog een voorbeeld: stel dat u in diezelfde slaapkamer ook een eigen badkamer heeft met een tweede deur. Nu heeft u twee deuren én twee zijden van het bed die elk een schakelaar nodig hebben. Ook dit is mogelijk met een kruisschakeling met twee kruisschakelaars. U bestelt hiervoor twee JUNG wisselschakelaars en twee JUNG kruisschakelaars. Let opnieuw op de rode markeringen voor correcte aansluiting.

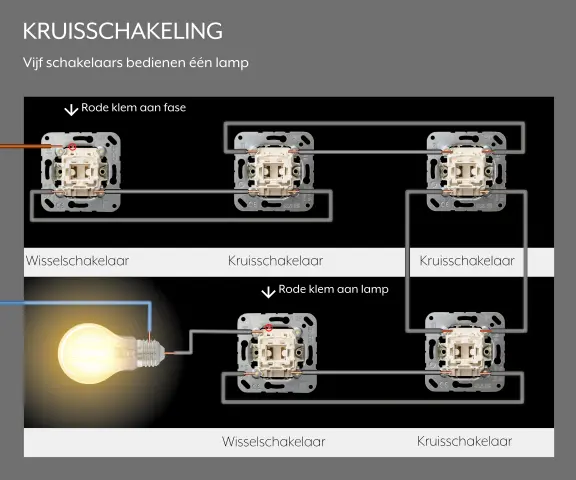

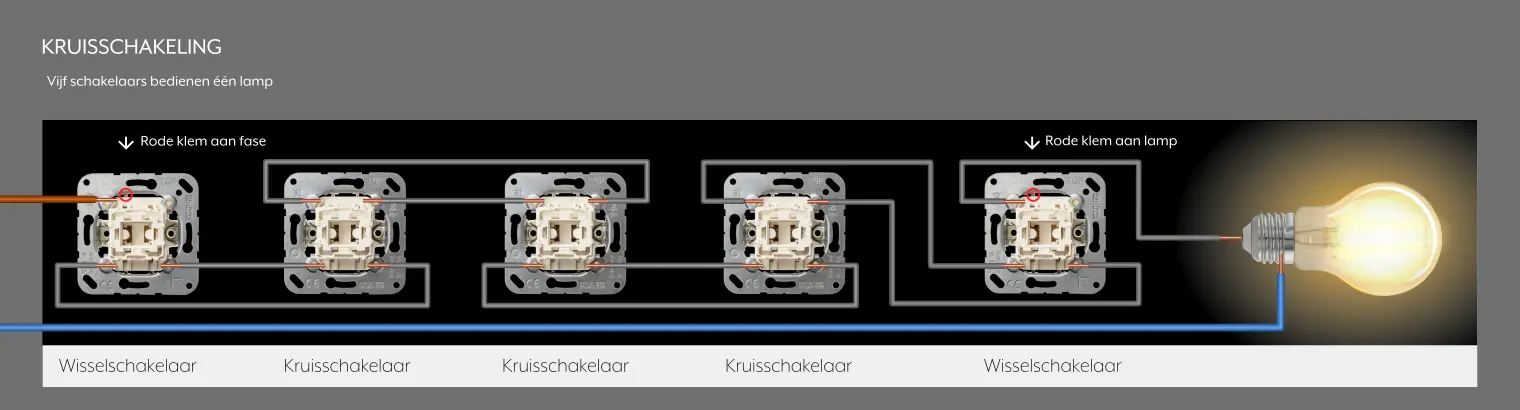

U kunt een lamp eigenlijk van oneindig veel plekken bedienen. Voeg elke keer een kruisschakelaar toe en laat een wisselschakelaar aan het begin en eind van de keten. In dit voorbeeld bedien je een lamp vanaf vijf punten.

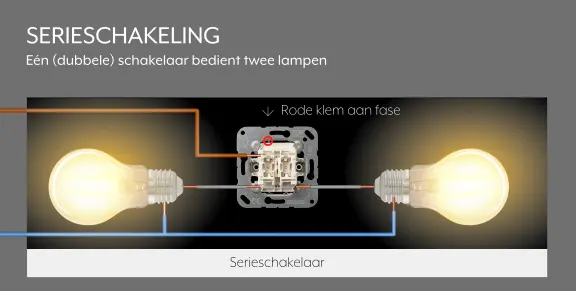

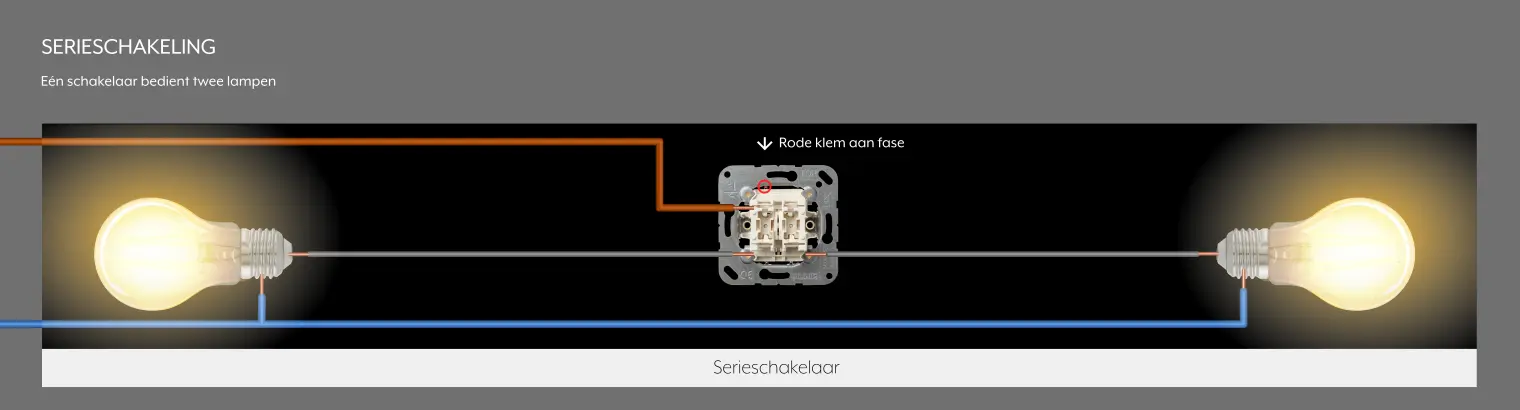

De serieschakeling: meerdere lichtpunten, één schakelaar

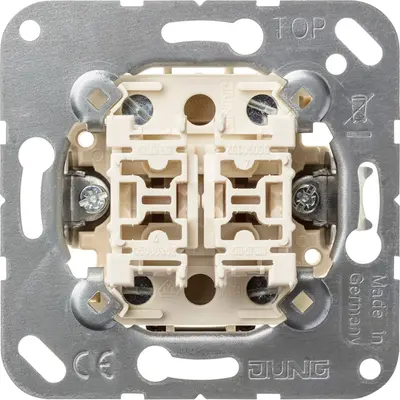

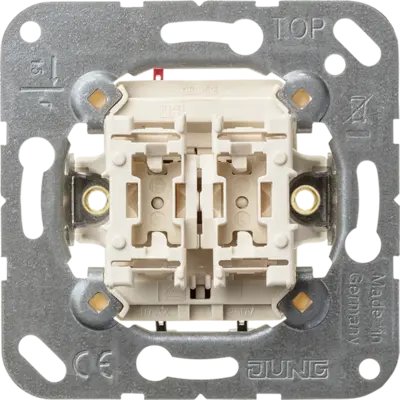

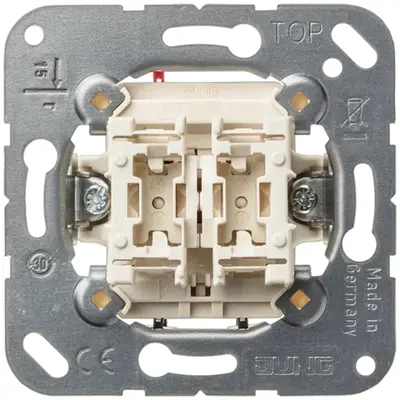

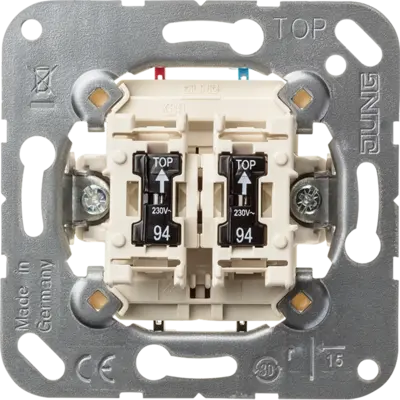

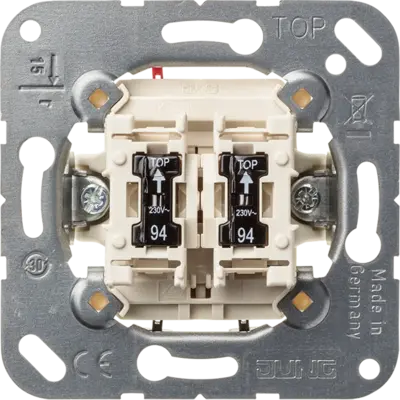

We hebben het tot nu toe gehad over het bedienen van één lamp met meerdere schakelaars. Het omgekeerde is ook mogelijk: meerdere lampen bedienen met één schakelaar. Dit noemen we een serieschakeling, waarvoor u een JUNG serieschakelaar bestelt. In feite zijn dit twee elektrisch gescheiden, enkelpolige schakelaars in één behuizing, waarmee u twee afzonderlijke stroomkringen kunt bedienen. Belangrijk: blijf altijd binnen dezelfde groep van de meterkast werken om gevaarlijke situaties te voorkomen. Ook de JUNG serieschakelaar heeft een rode markering, maar op een andere positie dan de wisselschakelaars. Het aansluitpunt ernaast blijft ongebruikt.
Veiligheid in natte ruimtes

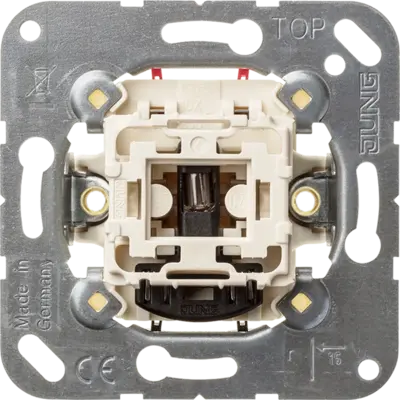

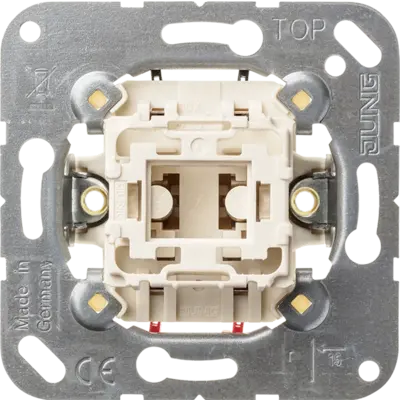

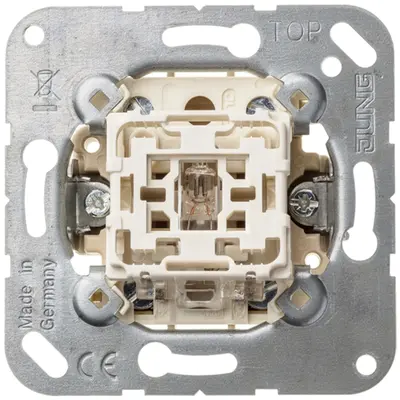

Voor toepassingen buiten of in vochtige ruimtes is het schakelen van alleen de fasedraad niet voldoende veilig. In deze situaties is het raadzaam om zowel de fase (bruin) als de nul (blauw) te onderbreken. Speciaal hiervoor heeft JUNG de 2-polige schakelaar in het assortiment. Deze is ideaal voor buitenverlichting, badkamerlampen of verlichting in de schuur. Voor extra bescherming kunt u een afdichtingsset aanschaffen om de standaard IP20 schakelaar om te toveren tot een spatwaterdichte IP44 schakelaar – perfect voor die uitdagende omgevingen.
De JUNG schakelaar monteren: stap voor stap
Veiligheid eerst: zorg dat de stroomkring waar u aan werkt geen spanning meer heeft. Dit regelt u via de meterkast – schakel de hoofdschakelaar uit of, indien bekend, de specifieke groep waaraan u werkt. Controleer vervolgens met een spanningszoeker of de schakelaar die u wilt installeren of vervangen inderdaad spanningsvrij is. Twijfelt u hierover of weet u niet precies hoe dit werkt? Aarzel dan niet om een elektricien in te schakelen. Werk altijd veilig!
- Strip ongeveer elf millimeter van het schakeldraad en verbind de ontblote uiteinden met de aansluitpunten aan de achterzijde. Dit doet u door de ontgrendelhendel van de kabelinvoer volledig in te drukken, waarna u het kabeleinde kunt invoeren. Zodra u de hendel loslaat, zit de kabel stevig vast.
- Plaatst het schakelaar-basiselement in de inbouwdoos en bevestig deze met de schroeven van de inbouwdoos, of door de schroeven van de spreidklauwen rechtsom te draaien tot de schakelaar stevig vastzit.
- Leg het afdekraam op de schakelaar en klik het bevestigingsraam en de schakelwip op hun plaats. Klaar!
Tip: leg alle benodigde materialen en gereedschappen klaar voordat u begint, en kies voor kwaliteit. De schakelaars bestelt u natuurlijk bij JUNGstore, de officiële JUNG webshop – over die kwaliteit hoeft u zich geen zorgen te maken.
