JUNG impulsdrukker 1-polig wisselcontact met N-klem (533 EU)

Een 1-polige impulsdrukker met wisselcontact (NO of NC*) met N-klem (10A 250V AC) geeft een signaal zolang de knop ingedrukt is. In tegenstelling tot reguliere schakelaars, die in een vaste aan/uit-stand blijven, keert deze drukker direct terug naar de uit-stand zodra hij wordt losgelaten. Ideaal voor het aansturen van domoticasystemen of andere apparaten die een kort signaal vereisen. Voor reguliere aan/uit-schakelingen (voor bijvoorbeeld verlichting) worden schakelaars gebruikt. Bedrading aansluiten met insteekklemmen (voor massieve aders tot 2,5 mm²). Afdekken met schakelwip en afdekraam. Uitvoering zonder klauwbevestiging/spreidklemmen.

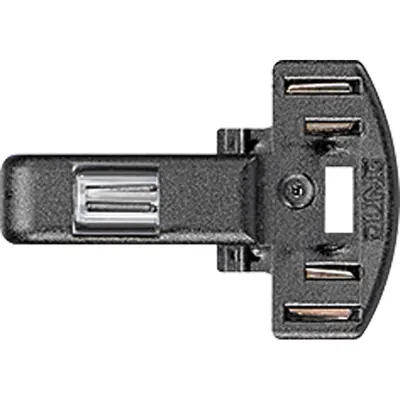

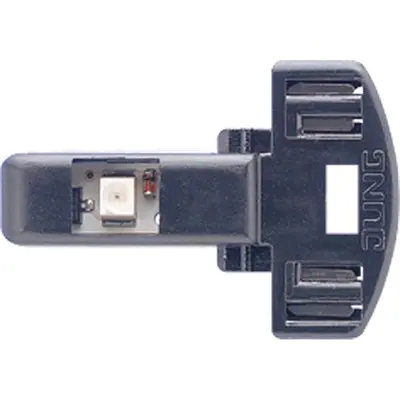

Kan worden verlicht met een glimlampje (art.nr. 90/95 voor 230V, 96 voor laagspanning) of een LED-lampje (art.nr. 90-LED voor 230V, 961248 LED voor laagspanning). Met inzetstukje (art.nr. 34 of 34 KO5) ook te gebruiken als trekimpulsgever.

• Type schakeling: pulsdrukker 1-polig wisselcontact met N-klem
• Bedieningswijze: wip/drukker
• Samenstelling: basiselement
• Montagewijze: inbouw (stucwerk)
• Bevestigingswijze aan inbouwdoos: schroefbevestiging
• Nom. spanning: 250 Volt
• Nom. (meet)stroom: 10 Ampère

Uitleg bij het aansluitschema:
"Ö" staat voor "Öffner" → Dit betekent normaal gesloten (*NC, "normally closed").
 - In ruststand is het circuit gesloten, en als je op de knop drukt, wordt het circuit geopend.
"S" staat voor "Schließer" → Dit betekent normaal open (*NO, "normally open").
 - In ruststand is het circuit open, en als je op de knop drukt, wordt het circuit gesloten (er gaat stroom doorheen).

Technische specificaties
